Rodeo110の5.8GHzアンテナをクローバーリーフ・アンテナに換装してみました。もともと付いているのは下のような地味なアンテナです(中央のアンテナ)。これでも特別に問題があるわけではありませんが、FPVドローンでよく見かけるクローバーリーフ・アンテナにすると多少は電波の飛びが良いのではないかと思いました。

入手したのは下のようなもので、ちょっとオシャレな色付けがされています。

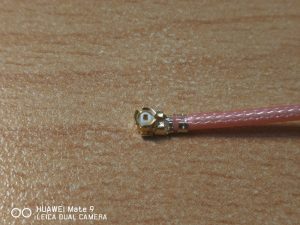

こんなコネクターが付いているものであればOKです。同軸ケーブルの長さは7cmの物がちょうど良いです。

本体の上蓋をとり、コネクターブロックの下にあるネジを外します。コネクターブロックに付いている電源コネクターや2.4GHzアンテナは、そのままでコネクターブロックを浮かすことが出来ればOKです。

コネクターブロックを浮かして、元の5.8GHzアンテナを抜き取り新しいアンテナを挿入します。

同軸ケーブルのルートはネジ穴の外側にします。

出来上がり。

鉄筋マンションのためか、もともと家の中でもFPV画像が見えなくなるデッドポイントがありました。それが改善すれば大成功と思ってテストしてみましたが、新しいアンテナでもまったく同じ結果でした。それでオリジナルのアンテナに戻しましたが、換装後の写真も可愛らしいと評判が良いのでまた付け替えて見ようかと思います。
