「VTXアンテナのSWRを測定してみる」の続きです。
UFLコネクターへの変換アダプターが入手出来たの手持ちのタイニーで使用しているアンテナを測定してみました。アダプター自体の影響も大きいかも知れないので数値の信憑性はなんとも言えません。
それぞれ一つのアンテナしかテストしていないので、もしかするとハズレの個体を測定している可能性もあります。

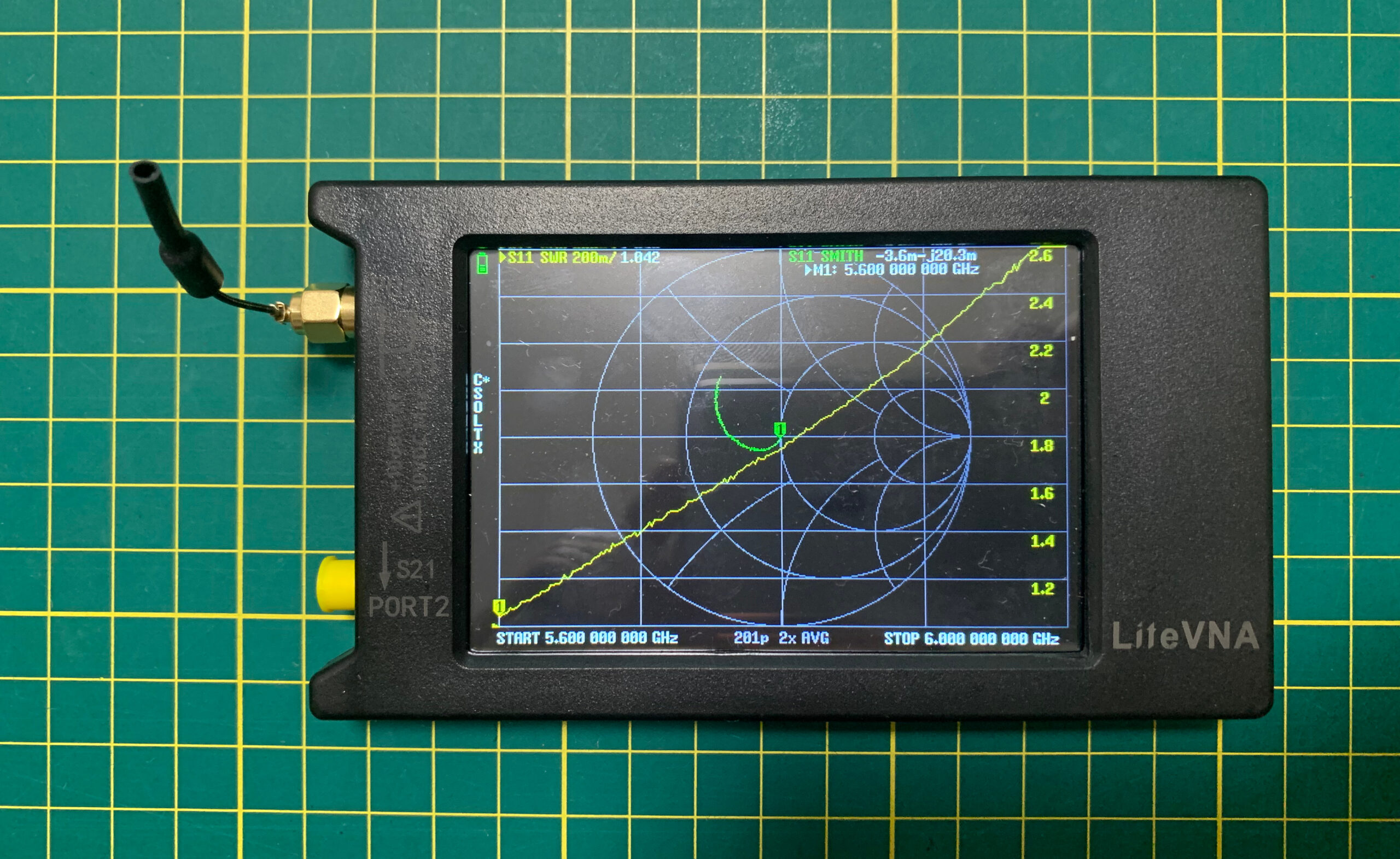

BETAFPVのMatrix 1S G4 5IN1 V2に付属していたアンテナです。新品です。5.85GHz以下ではSWR 2.0以下なのでまあまあな感じ。

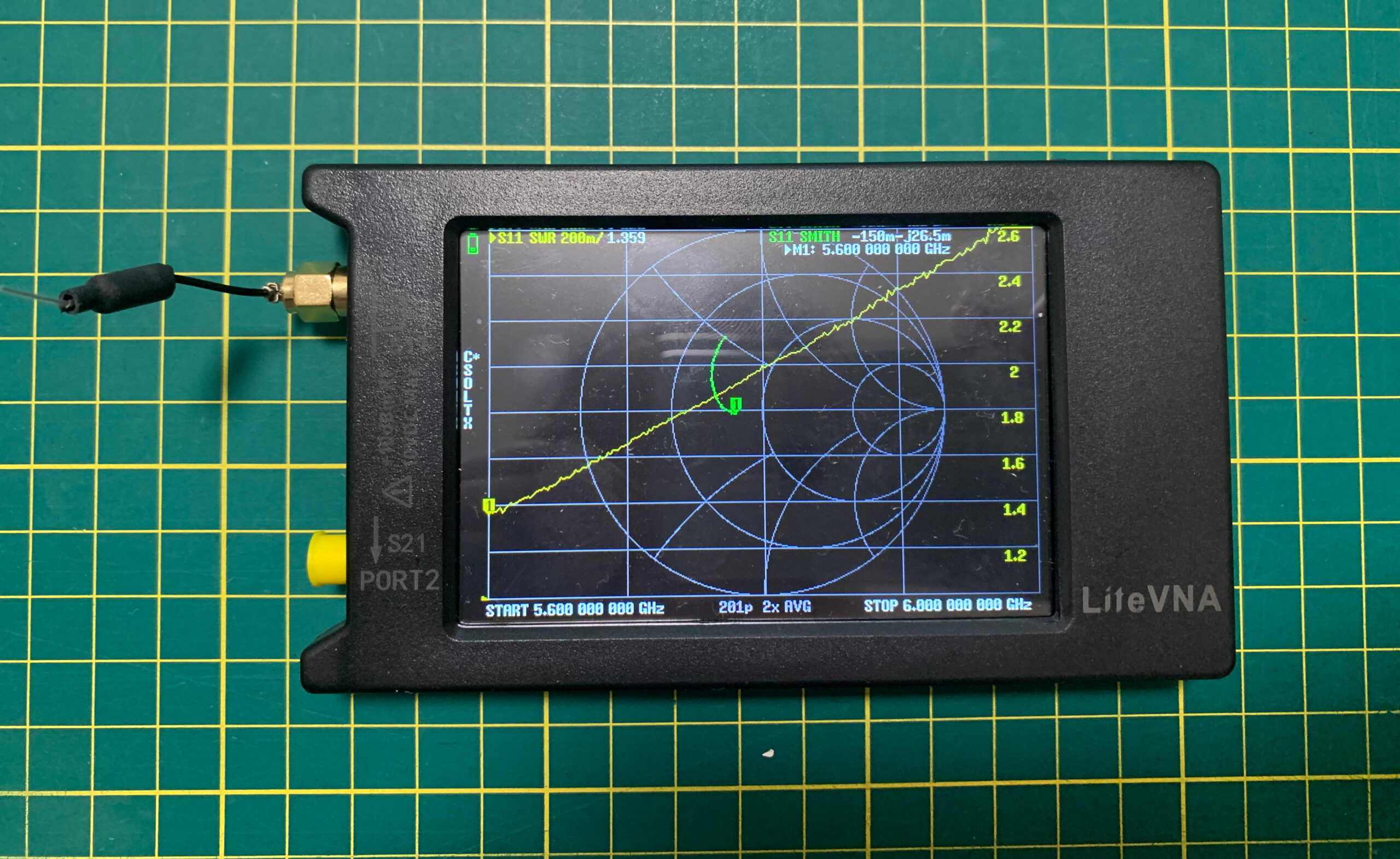

BETAFPVのちょっと前のAirに付属していたアンテナです。機体から外したもの。先っぽ触るとビリッとする感じのあるやつです。上のものよりちょっと悪いです。

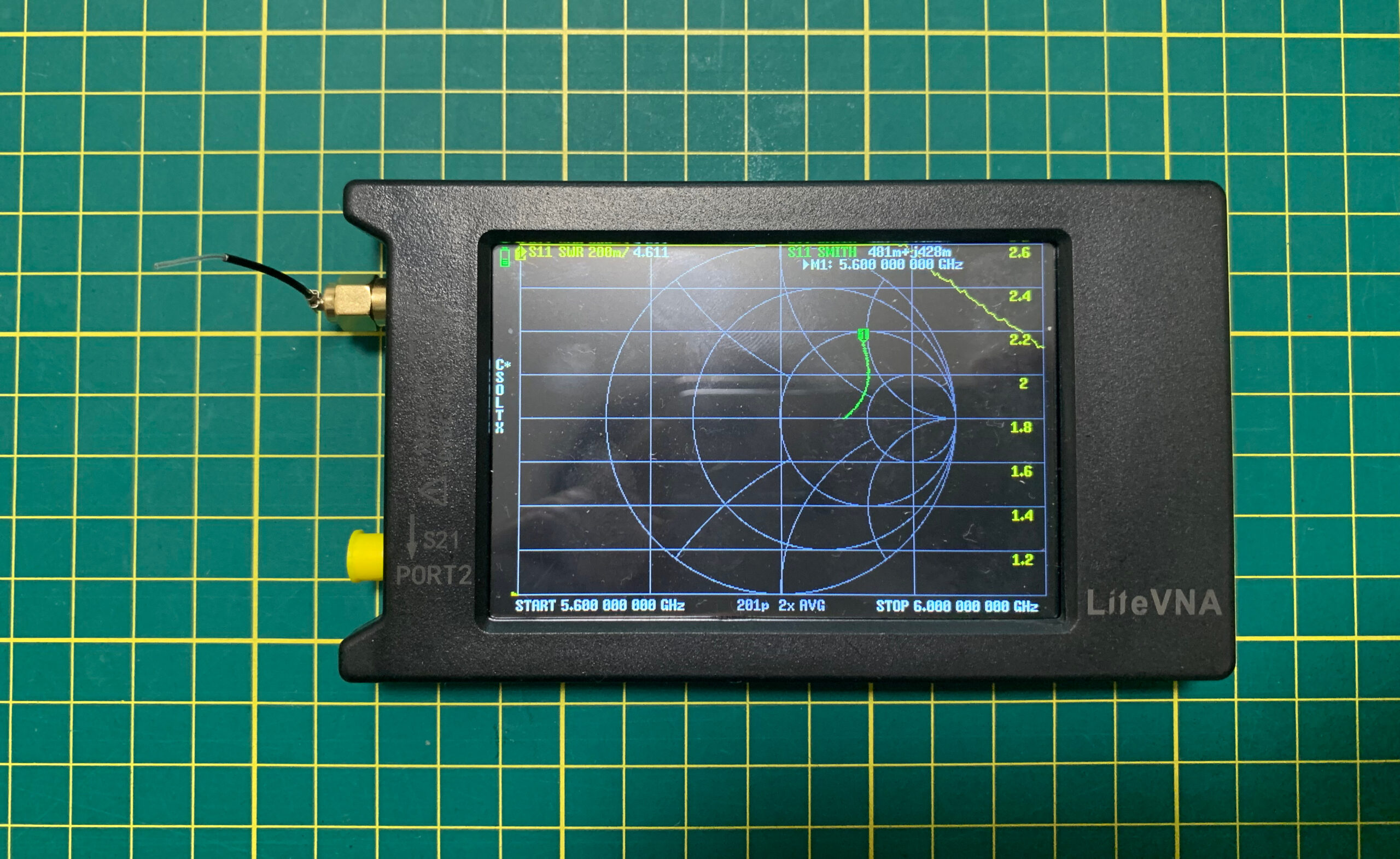

HummingBird V3 AIO(やや古い)付属のアンテナです。新品。今ひとつ。

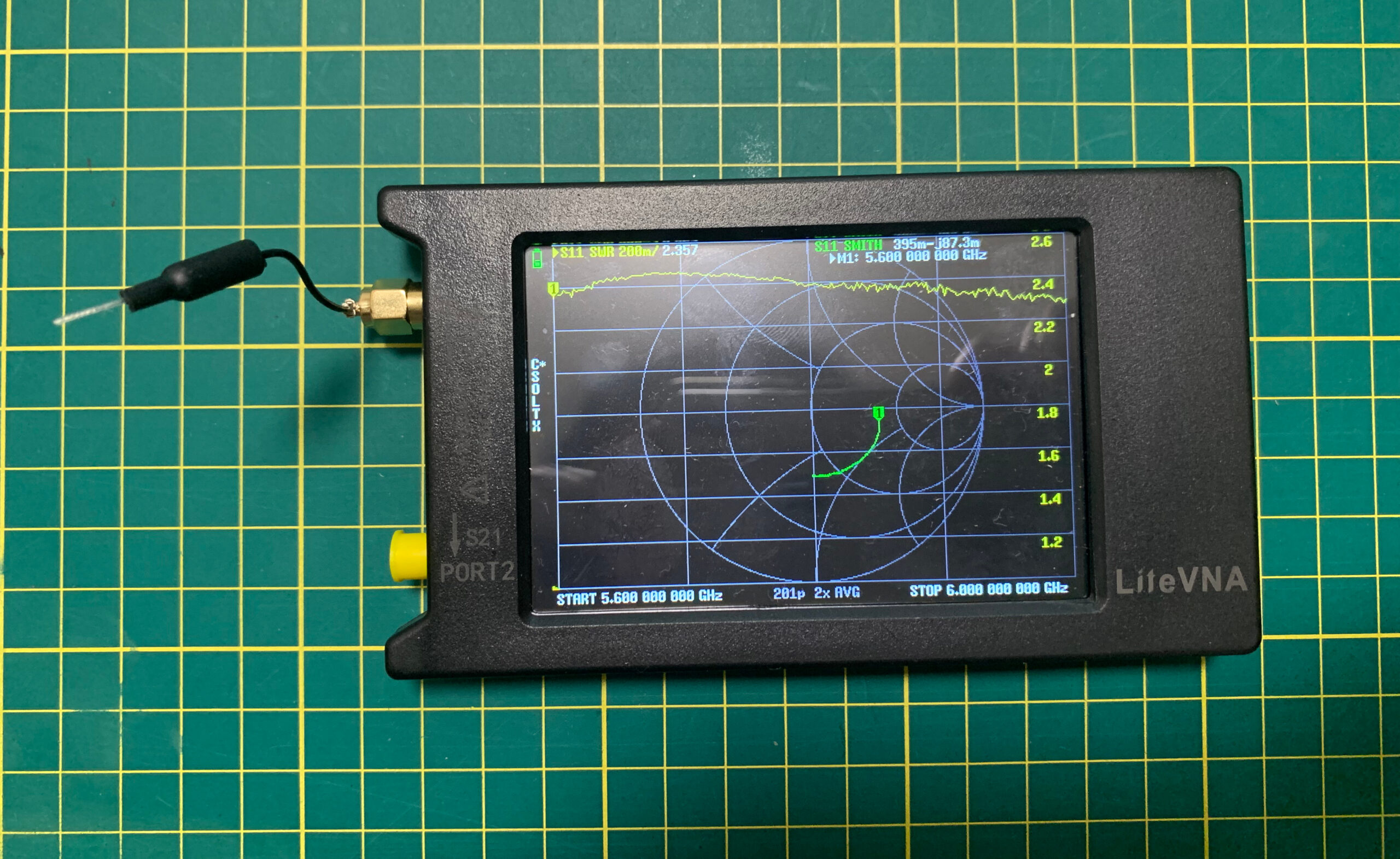

HummingBird V3.1 RaceSpecから取り外したもの。接触の問題かも知れないけどかなり大きなSWRを示している。ちょっと使いたくないレベル。
タイニーのアンテナだし良い数値を期待するのは無理かも、以上。で、終わりにしようと思っていました。大事なやつを忘れていました。

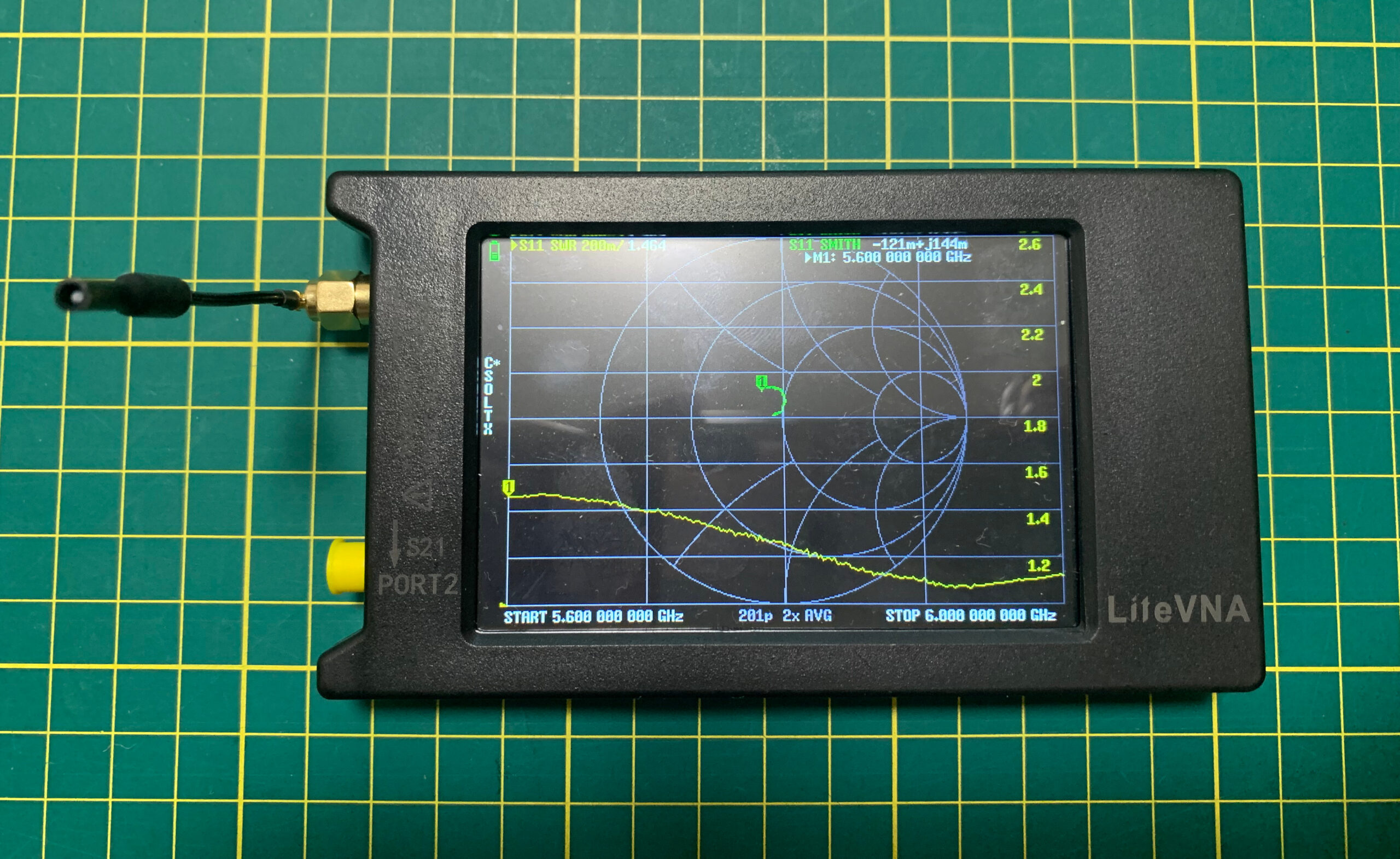

最後にTBS Unity Pro32 Nanoに付属しているアンテナ。新品。めちゃくちゃ良い数値です。完全にSWR 1.5以下です。TBS流石としか言いようがない。
